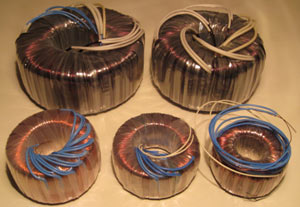

ТОРОИДАЛЬНЫЕ ТРАНСФОРМАТОРЫ И ДРОССЕЛИ



ООО "Компания Эрвиком" имеет собственное производство и предлагает услуги по изготовлению широкого спектра моточных изделий - тороидальных трансформаторов и дросселей мощностью от 3,7 Вт до 2600 Вт.

Предприятие производит расчёт, в том числе габаритный (по требованию заказчика) и изготовление следующих типов моточных изделий:

  • силовые трансформаторы (повышающие и понижающие);
  • автотрансформаторы;
  • звуковые (согласующие) трансформаторы;
  • дроссели.

Силовые тороидальные трансформаторы, автотрансформаторы и дроссели изготавливаются на магнитопроводах из электротехнической ленточной стали толщиной 0,3 мм марок 3407 и 3408 ГОСТ 21427.4-78.

Звуковые (согласующие) тороидальные трансформаторы изготавливаются на магнитопроводах из электротехнической ленточной стали толщиной 0,08÷0,1 мм марок 3421÷3425 ГОСТ 21427.4-78.

Стандартно изготавливаемый силовой трансформатор имеет:

  • обмотка намотана термостойким в двойной эмалевой изоляции проводом марки ПЭТВ-2 (рабочая tº до 135ºС);
  • изоляция лавсановой пленкой типа ПЭТ;
  • выводы обмоток гибкие, кроме первичной обмотки, которая имеет двойную изоляцию (провод МГШВ или аналогичный);
  • на трансформатор нанесена этикетка.

По требованию заказчика производится:

  • пропитка магнитопровода трансформатора;
  • вакуумная пропитка трансформатора лаком;
  • изоляция выполнена лакотканью;
  • обмотки намотаны термостойким эмальпроводом ПЭТ-155 или ПЭТ-200 (рабочая tº до 155ºС и 200ºС соответственно);
  • между первичной и вторичными обмотками добавлена экранная обмотка.

Минимальный диаметр моточного провода 0,09 мм, максимальный – 2,0 мм.
При заказе трансформатора требуется моточный лист или ТЗ на электрические и конструктивные параметры трансформатора.

Типоразмер серд., мм
Øвн./Øнаруж.– высота

 Р, Вт

Типоразмер серд., мм
Øвн./Øнаруж.– высота

Р, Вт

Типоразмер серд., мм
Øвн./Øнаруж.– высота

Р, Вт

25/40 – 12,5
3,7
40/64 – 20
24
64/100 – 32
148
25/40 – 16
4,7
40/64 – 25
30
64/100 – 40
186
25/40 – 20
5,8
40/64 – 32
39
64/100 – 50
233
25/40 – 25
7,3
40/64 – 40
49,5
64/100 – 64
300
32/50 – 16
9,3
50/80 – 25
58,5
80/120 – 40
375
32/50 – 20
11,6
50/80 – 32
75
80/120 – 50
425
32/50 – 25
14,6
50/80 – 40
93
80/120 – 64
650
32/50 – 32
18,7
50/80 – 50
117,5
80/130 – 64
900

80/130 – 80
1500
