Блок выходных трансформаторов
БВТ200-120/30

Паспорт
Техническое описание
Руководство по эксплуатации
ЭР3.151.001-00 ПС

1. НАЗНАЧЕНИЕ

1.1. Блок выходных трансформаторов БВТ200-120/30 предназначен для понижения напряжения выходной трансляционной линии усилителя мощности и служит для преобразования сигналов звуковой частоты, поступающих от усилителя мощности или щита выходной коммутации и передаваемых в звуковую линию.

1.2. По условиям эксплуатации БВТ200-120/30 относится к климатическому исполнению УХЛ категории 4.2 ГОСТ15150-69.

Степень защиты оболочки – IP41.

1.3. Блок предназначен для работы при температуре от 378 до 313°К (от –5 до +40°С), влажности 80% при температуре +25°С, давлении от 84 до 107 кПа.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметраЗначение параметра
Количество входов1
Количество выходов1
Максимальная мощность на входе, не менее, Вт200
Максимальная мощность на выходе, не менее, Вт200
Номинальное напряжение на входе, В120
Номинальное напряжение на выходе, В30
Сопротивление нагрузки на входе, не менее, Ом72
Сопротивление нагрузки на выходе, не менее, Ом4,5

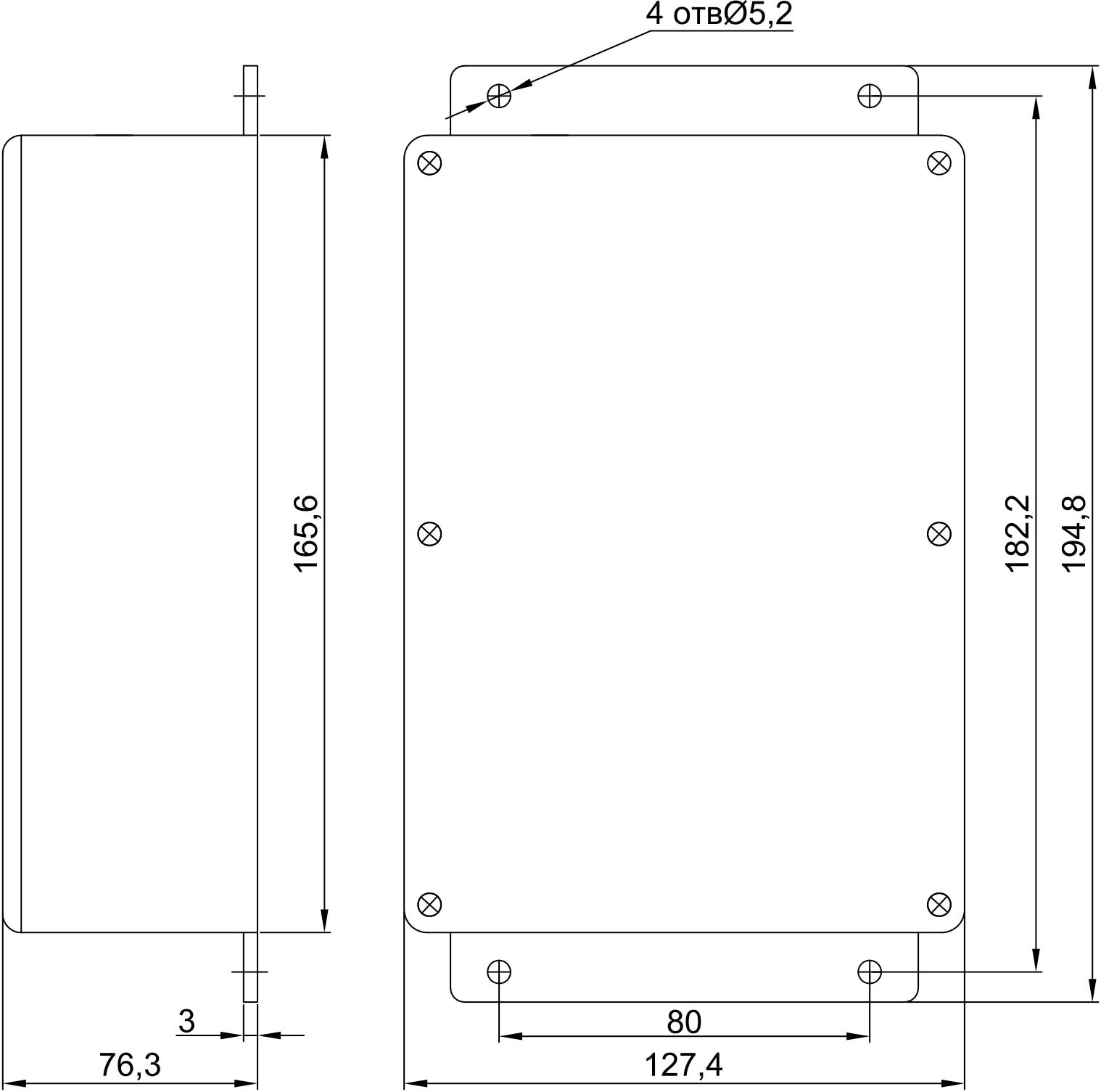

Габаритные размеры (ВхШхГ), мм262х147х82
Вес, не более, кг2,9

3. КОМПЛЕКТ ПОСТАВКИ

3.1. Блок выходных трансформаторов БВТ200-120/30 – 1 шт.
3.2. Паспорт. Техническое описание. Руководство по эксплуатации – 1 шт.
3.3. Упаковочная тара – 1 шт.

4. КРАТКОЕ ОПИСАНИЕ БЛОКА

4.1. Блок выходных трансформаторов БВТ200-120/30 изготавливается во влагозащищённом корпусе из алюминиевого сплава в навесном исполнении.

4.2. На верхней боковой стенке установлен клеммный разъём «ВХОД 120 В» для подключения двухпроводной звуковой линии напряжением 120 В.

4.3. На противоположной боковой стенке расположен разъём «ВЫХОД 30 В» для подключения звуковой линии напряжением 30 В.

5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. В связи с наличием в устройстве опасного для жизни напряжения более 40 В, во избежание несчастных случаев, запрещается вскрывать его до отключения от звуковой сети.

5.2. Ремонт должен производиться специалистом, имеющим группу допуска к работам с электронной аппаратурой не ниже 3.

6. ПОДГОТОВКА К РАБОТЕ

6.1 .Освободить прибор от упаковки.

6.2. Установить его на место постоянной эксплуатации.

ПРИМЕЧАНИЕ: не допускается размещение устройства около отопительных устройств и в сырых помещениях.

6.3. С помощью омметра произвести проверку выходной линии на отсутствие в ней короткого замыкания и соединения её с металлоконструкциями объекта.

6.4. Произвести монтаж блока.

Для этого к клеммному разъему «ВХОД 120 В» БВТ200-120/30 подсоединить линию напряжением 120 В, а к разъему «ВЫХОД 30В» – выходную линию.

6.5. После включения питания всего комплекса аппаратуры и подачи звукового сигнала от источников информации – блок готов к работе.

6.6. По окончании работы, нажав кнопку «СЕТЬ» на каждом из совместно работающих приборов, отключить их от сети электропитания.

7. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Транспортирование изделия должно производиться железнодорожным, воздушным (в герметизированных отсеках) или автомобильным транспортом.

7.2. В случае кратковременного транспортирования на открытых платформах или на машине тара с изделием должна быть накрыта брезентом.

7.3. Изделие должно храниться в складских помещениях, защищающих изделие от воздействия атмосферных осадков, на стеллажах или в упаковке, при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей.

7.4. В складских помещениях, где хранятся изделия, должна обеспечиваться температура от 278 до 313°К (от +5 до +40°С), относительная влажность воздуха не должна превышать 80%.

7.5. В случае хранения изделия на складе более 2-х лет необходимо производить включение его в сеть и работу в течение не менее 30 мин. каждые 6 месяцев хранения.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

8.1. Изготовителем гарантируется работоспособность оборудования при соблюдении потребителем условий эксплуатации.

8.2. Гарантийный срок хранения устройства – 2 года со дня изготовления.

8.3. Гарантийный срок эксплуатации – 12 месяцев со дня получения потребителем в пределах гарантийного срока хранения.

8.4. Изготовитель обязан в течении гарантийного срока безвозмездно ремонтировать изделие при соблюдении потребителем правил хранения изделия и его эксплуатации. При отказе изделия по вине пользователя ремонт производится за его счёт.

9. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

Блок выходных трансформаторов БВТ200-120/30 (ЭР3.151.001-00) зав. №________ принят в соответствии с техническими условиями ЭР3.151.001-00 ТУ и признан годным к эксплуатации.

Дата выпуска_______________________ Представитель ОТК__________________

М.П.

10. ПРЕДПРИЯТИЕ-ИЗГОТОВИТЕЛЬ И ЕГО АДРЕС

ООО «Компания Эрвиком», 198095, г. Санкт-Петербург, ул. Швецова, д. 23, лит. Б, корп. 1, пом. 6-Н, оф. 190
Тел./факс: (812) 468-02-15; sound@ervikom.ru; www.ervikom.ru
